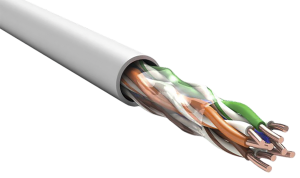

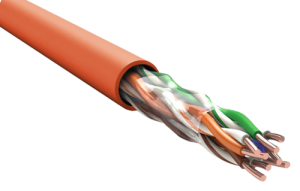

Что такое витая пара нг(А)-FRLS: назначение и особенности

Витая пара нг(А)-FRLS — огнестойкий кабель связи для цифровых систем передачи по Ethernet. От обычной витой пары Cat 5e отличается оболочкой: она не распространяет горение при групповой прокладке (нг(А) по ГОСТ IEC 60332-3-22-2011 — самая строгая категория), сохраняет работоспособность цепи под пламенем (индекс FR — Fire Resistance) и выделяет пониженное количество дыма и газов (индекс LS — Low Smoke). Основной сценарий — построение IP-сетей на объектах, где закон требует огнестойких кабелей: школы, больницы, ТРЦ, бизнес-центры, промышленные объекты, дата-центры. Cat 5e одновременно передаёт Ethernet и питает оконечные устройства по PoE, поэтому остаётся единственным рабочим вариантом для IP-СОУЭ, адресной IP-сигнализации, IP-видеонаблюдения в контуре СПЗ.

Расшифровка маркировки нг(А)-FRLS

Маркировка содержит четыре компонента, каждый отвечает за конкретный показатель пожарной безопасности по ГОСТ 31565-2012:

• «нг» — не распространяет горение при групповой прокладке (ГОСТ IEC 60332-3): пламя не выходит за пределы зоны нагрева по вертикальному пучку.
• «(А)» — самая строгая категория нераспространения горения: объём горючей массы при испытании ≥ 7 л/м, обугленная часть ≤ 2,5 м. Категория (D) существенно мягче.
• «FR» (Fire Resistance) — огнестойкость: цепь сохраняет работоспособность под пламенем не менее 180 минут при температуре до 750 °C. Именно этот индекс отличает огнестойкие кабели от LSZH, HF и обычного ПВХ.
• «LS» (Low Smoke) — пониженное дымо- и газовыделение оболочки из ПВХ-пластиката специального состава (PVCLSнг(А)-FRLS), что критично для эвакуации людей.

Сводный класс пожарной опасности по ГОСТ 31565-2012 для кабелей нг(А)-FRLS категории А — П1б.1.2.2.2. Этот код проставляется в сертификате пожарной безопасности и в проектной документации.

Технические характеристики Cat 5e нг(А)-FRLS

Сводная таблица по характеристикам, общим для исполнений в каталоге; точные значения для конкретного исполнения — в паспорте производителя.

Cat 5e обеспечивает полосу до 100 МГц и поддерживает Gigabit Ethernet на 4-парных исполнениях. Однопроволочная медная жила 0,52 мм соответствует требованиям СП 6.13130.2021 к электропроводкам СПЗ и удерживает стабильное напряжение при питании IP-устройств по PoE.

Когда витая пара нг(А)-FRLS обязательна по закону

Если в прошлом разделе мы разобрали конструкцию кабеля и его паспортные характеристики, то здесь — ответ на вопрос, можно ли использовать обычный кабель вместо огнестойкого. Применение кабелей с индексом FR для электропроводок систем противопожарной защиты — не рекомендация, а прямое требование законодательства. Иерархия выстроена так: 123-ФЗ «Технический регламент о требованиях пожарной безопасности» задаёт рамку, ГОСТ 31565-2012 классифицирует кабели по пожарной опасности, СП 6.13130.2021 конкретизирует, где и какие кабели обязаны применяться.

Требования СП 6.13130.2021 к кабелям СПЗ

Пункт 6.2 СП 6.13130.2021 «Системы противопожарной защиты. Электроустановки низковольтные» устанавливает: электропроводки СПЗ выполняются огнестойкими кабелями с медными жилами. Для любой IP-системы в составе СПЗ — IP-СОУЭ, адресной пожарной сигнализации, IP-видеонаблюдения — кабель обязан иметь индекс FR по ГОСТ 31565-2012. Только такой кабель продолжает передавать данные и питание во время пожара и даёт штатные 180 минут на эвакуацию. Обычная витая пара с оболочкой LSZH, HF или PVC для СПЗ непригодна — экспертиза проектной документации такой выбор не пропустит, а сдать объект пожнадзору не удастся.

Системы и объекты, где FR-кабель обязателен

Системы СПЗ, где FR обязателен: СОУЭ и IP-СОУЭ; пожарная сигнализация (в т. ч. адресная IP-СПС); аварийное и эвакуационное освещение; противодымная защита и вентиляция; автоматическое пожаротушение; внутренний противопожарный водопровод; лифты для пожарных подразделений. Типовые объекты, где эти системы обязательны: школы, детские сады, интернаты; больницы, поликлиники, дома престарелых; торговые и торгово-развлекательные центры, кинотеатры, концертные залы; бизнес-центры, гостиницы, административные здания; промышленные объекты, дата-центры, логистические комплексы.

Узкие исключения, при которых СП 6.13130.2021 допускает кабели без FR: неадресные линии связи с неадресными извещателями, цепи питания светильников аварийного освещения со встроенным аккумулятором, линии в сертифицированных огнестойких коробах, и ряд частных случаев. Для сплошной IP-СКС на социальном или коммерческом объекте ни один из этих пунктов не подходит — здесь нужна именно нг(А)-FRLS.

Витая пара для IP-СОУЭ и систем пожарной безопасности

Помимо самих нормативов, критично понимать, какие именно системы формируют спрос на нг(А)-FRLS в реальных проектах — и почему именно витая пара, а не классический кабель ОПС.

Кабель для IP-СОУЭ: почему витая пара, а не кабель ОПС

Классический кабель пожарной сигнализации (КПСЭнг-FRLS) рассчитан на аналоговые шлейфы и адресные токовые линии — передать по нему Ethernet невозможно. Современные IP-СОУЭ работают по Ethernet: речевые модули, маршрутизаторы оповещения и серверы управления эвакуацией обмениваются пакетами как обычные сетевые устройства. Как показано в таблице выше, нг(А)-FRLS Cat 5e обеспечивает полосу до 100 МГц и медную жилу 0,52 мм — это одновременно канал Ethernet и канал питания PoE. Для IP-СОУЭ единственный правильный выбор — огнестойкая витая пара нг(А)-FRLS, а не кабель ОПС. Попытка протянуть на IP-оповещатели КПСЭнг-FRLS заканчивается переделкой: оповещатели не поднимают линк, а повторная прокладка в готовой ОКЛ — отдельная статья расходов и простоя объекта.

Совместимость с популярными IP-СОУЭ

Среди IP-СОУЭ и систем речевого оповещения, работающих поверх Ethernet, на российском рынке встречаются Escort, Bolid, LPA Eva, Roxton, Тромбон. Их инсталляционные руководства указывают магистральным каналом витую пару Cat 5e: 4-парный F/UTP на магистралях между этажными коммутаторами и речевыми модулями, 2-парный U/UTP — на коротких оконечных участках до отдельных IP-оповещателей, где достаточно 100 Мбит/с и нет выраженных источников ЭМП. По электрическим и частотным параметрам огнестойкая нг(А)-FRLS здесь полностью эквивалентна обычной Cat 5e, при этом соответствует СП 6.13130.2021. Эта логика разобрана подробнее в разделе про экранирование и число пар.

IP-видеонаблюдение и СКУД на пожарных объектах

Кроме IP-СОУЭ, у нг(А)-FRLS два регулярных потребителя: IP-видеонаблюдение и IP-СКУД. Если камера или контроллер СКУД входит в контур СПЗ (управление эвакуацией, разблокировка путей выхода, видеофиксация инцидентов) — её линия связи и питания попадает под требования СП 6.13130.2021. На социальных и коммерческих объектах выгоднее сразу проектировать единую IP-СКС на огнестойкой витой паре нг(А)-FRLS, чем делить её на «пожарную» и «обычную» части: это упрощает монтаж, ускоряет приёмку и снимает риск, что при расширении системы часть кабелей придётся менять на FR-версию.

Сравнение типов оболочек — FRLS, LSZH, FRHF, PVC

Помимо огнестойкости, на выбор витой пары влияет состав самой оболочки — здесь рынок предлагает четыре конкурирующих исполнения, и их легко перепутать по названиям. Сводная сравнительная таблица:

FRLS и LSZH — что путают и почему это критично

Главный источник ошибок — подмена FRLS на LSZH (другое название — нг(А)-HF). Названия похожи, оболочка визуально та же, поведение в огне принципиально разное. Соседний раздел каталога витая пара LSZH даёт прямой контраст: то же сечение, тот же оранжевый цвет, но без индекса FR. FRLS — Fire Resistance + Low Smoke: кабель сохраняет работоспособность в огне до 180 минут и выделяет пониженное количество дыма. LSZH — Low Smoke Zero Halogen: не распространяет горение и не выделяет галогенов, но в огне не работает. Для СПЗ по СП 6.13130.2021 LSZH неприменим. Типовая ошибка — менеджер снабжения соглашается на «аналог LSZH вместо FRLS»; экономия на метре кабеля оборачивается провалом экспертизы и повторной закупкой всей партии.

FRLS или FRHF — в чём разница

Если FRLS и LSZH находятся по разные стороны границы «работает в огне / не работает», то FRLS и FRHF — два равноправных огнестойких исполнения с разной химией оболочки. FRLS — оболочка из ПВХ-пластиката пониженной горючести, индекс LS (низкое дымовыделение); содержит галогены, дешевле и шире распространён. FRHF — безгалогенная полимерная оболочка, индекс HF + опционально LTx; дороже, выделяет меньше агрессивных газов — важно для замкнутых пространств без принудительной вентиляции (подземных паркингов, серверных, стационаров больниц, тоннелей). Параллельные разделы каталога — витая пара нг(А)-FRHF и нг(А)-FRLSLTx.

Категория нг(А) и нг(D) — в чём разница

Ещё одна скрытая развилка — не сам индекс FRLS, а категория нераспространения горения перед ним. Два варианта — нг(А) и нг(D) — с одинаковым названием FRLS после дефиса, но с разной строгостью испытаний.

Если в ТЗ указано «нг(А)-FRLS», поставка кабелей нг(D) формально не проходит — подмена выявляется по сертификату пожарной безопасности, где открытым текстом указан класс. В каталоге настоящего раздела представлены только кабели категории нг(А) — именно они соответствуют типовым требованиям ТЗ.

Как выбрать витую пару нг(А)-FRLS

Когда с нормативами и типом оболочки вопрос закрыт, остаются три практические развилки — число пар, тип экрана и типовые ошибки закупки. Разберём по порядку.

2 пары или 4 пары — скорость, сценарий, экономия

2-парное исполнение берут на короткие участки до отдельных IP-оповещателей, IP-камер начального класса, контроллеров СКУД, где трафик и питание PoE укладываются в 100 Мбит/с. 4-парное — универсальный вариант для магистралей, этажных коммутаторов и стояков с резервом под Gigabit Ethernet или PoE+. Если магистраль закладывается с потенциалом перехода на более высокие категории — рядом в каталоге Cat 6 (до 250 МГц) и Cat 6a (до 500 МГц, 10 Gigabit Ethernet). Правило: при сомнении между 2 и 4 парами берите 4 пары — переделка ОКЛ обходится кратно дороже исходной разницы в цене кабеля.

U/UTP или F/UTP — когда нужен экран

Под каждой конфигурацией пар доступны два исполнения: без экрана (U/UTP) и с общим фольгированным экраном (F/UTP).

Оба исполнения — Cat 5e нг(А)-FRLS с медной жилой 0,52 мм и огнестойкостью 180 минут; разница только в экранировании и, как следствие, в наружном диаметре и массе погонного метра. Выбор делают по карте электромагнитной обстановки объекта; в спорных случаях инженерный отдел подбирает конфигурацию под проект.

Типовые ошибки при выборе огнестойкой витой пары

Четыре ошибки, повторяющиеся из проекта в проект:

1. Подмена FRLS на LSZH (нг(А)-HF) — LSZH не огнестойкий, для СПЗ по СП 6.13130.2021 неприменим.
2. Замена категории нг(А) на нг(D) — менее строгая категория даёт класс П4 вместо П1б; подмена выявляется по сертификату.
3. Огнестойкий кабель без сертифицированной системы крепления — кабель сам ОКЛ не образует; нужна связка «кабель + лоток + крепёж», прошедшая совместные испытания (подробнее в следующем разделе).
4. Экономия на 2-парном кабеле в магистрали — 2×2×0,52 ограничивает сегмент Fast Ethernet и исключает переход на Gigabit без перепрокладки.

Каждая ошибка регулярно всплывает на пусконаладке или приёмке и требует не правки документации, а физической замены кабеля. Проверка на стадии согласования спецификации занимает полчаса и экономит недели простоя объекта.

Огнестойкая кабельная линия (ОКЛ) из витой пары нг(А)-FRLS

Если в предыдущем разделе речь шла о выборе самого кабеля, то здесь — о том, как из этого кабеля получить огнестойкую линию, которую примет пожнадзор. По нормативной логике огнестойкость — это свойство не кабеля, а линии целиком, то есть системы из кабеля, опорных конструкций и крепежа.

Состав ОКЛ — кабель, лоток, крепёж

Огнестойкая кабельная линия формируется из трёх обязательных компонентов: огнестойкий кабель (витая пара нг(А)-FRLS Cat 5e в исполнении под ТЗ); огнестойкий кабельный лоток или короб, сертифицированный на сохранение несущей способности не менее 180 минут; элементы крепления — консоли, подвесы, анкеры, сертифицированные как часть огнестойкой системы.

Критическое условие: все три компонента должны быть пропущены через совместные огневые испытания и подтверждены единым протоколом совместных испытаний. Кабель от одного вендора + лоток от другого + крепёж с соседнего рынка = формально не ОКЛ, даже если каждая позиция отдельно сертифицирована. Пожнадзор при приёмке смотрит именно протокол совместных испытаний конкретной системы. Отдел продаж СТ-Групп комплектует ОКЛ под проект одним рейсом: огнестойкая витая пара, сертифицированные лотки, крепёж и сопроводительный пакет документов.

Правила прокладки и ограничения

На этапе монтажа действует несколько жёстких ограничений, игнорирование которых выводит линию из класса ОКЛ:

• Совместная прокладка запрещена: по СП 6.13130.2021 кабели СПЗ прокладываются отдельно от других систем; общий лоток с силовой или слаботочной проводкой не допускается.
• Отдельный лоток или канал под каждую систему СПЗ — линии СОУЭ, СПС, противодымной вентиляции разносятся по отдельным трассам.
• Минимальный радиус изгиба — 50 мм (для типовых исполнений). Более крутой изгиб повреждает витую структуру и ухудшает затухание и NEXT.
• Температура прокладки — от −15 °C: при более низких ПВХ-оболочка становится хрупкой и при изгибах трескается.
• Маркировка и документирование: каждая линия маркируется, параметры фиксируются в исполнительной документации — без этого линия формально не принимается.

Отдельный нюанс — переходы между ОКЛ и обычной СКС: в точке стыка линии разводятся, соединения в распредкоробках внутри ОКЛ выполняются сертифицированными клеммниками, сохраняющими огнестойкость.

СТ-Групп — дистрибьютор витой пары нг(А)-FRLS

Если выше разобраны техника и нормативы, то здесь — что СТ-Групп даёт интегратору, проектировщику и отделу закупок поверх самого товара.

Инженерный отдел — подбор конфигурации и расчёт ОКЛ

Инженерный отдел разбирает запросы под проект: проверяет ТЗ на соответствие СП 6.13130.2021 и ГОСТ 31565-2012, подбирает тип экрана и число пар под электромагнитную обстановку и топологию сети, рассчитывает ОКЛ как систему «кабель + лоток + крепёж» с единым протоколом совместных испытаний. Отдельный блок — сверка кабеля с требованиями конкретных IP-СОУЭ (Escort, Bolid, LPA Eva, Roxton, Тромбон) и IP-оповещателей с PoE. Если у заказчика готовая спецификация, инженерный отдел проверяет её на типовые ошибки (подмена FRLS на LSZH, нг(D) вместо нг(А), 2 пары в магистрали) и возвращает комментарии до того, как спецификация ушла в закупку.

Комплексная поставка, склад и документы

Огнестойкая витая пара редко закупается в отрыве от остальной СКС-обвязки: нужны патч-панели, розетки, коннекторы, патч-корды, лотки, крепёж, иногда — активное оборудование IP-СОУЭ. СТ-Групп собирает заказ из разных товарных групп в единую поставку с синхронизацией под график монтажа. Все позиции в наличии на складе, любой объём доступен к заказу; доставка — в Самаре и по области, с самовывозом со склада. Персональные цены для организаций, проектов, тендеров и монтажных компаний — запросите расчёт у менеджера. С каждой партией поставляется полный пакет документов: сертификат пожарной безопасности с указанием класса по ГОСТ 31565-2012, протокол испытаний на огнестойкость, декларация ЕАЭС (ТР ТС 004/2011 и ТР ЕАЭС 037/2016 RoHS) и паспорт качества с номерами бухт — этого достаточно для приёмки пожнадзором без дополнительных запросов.

Тендерное сопровождение по 44-ФЗ и 223-ФЗ

Для участников госзакупок и корпоративных тендеров — отдельный сервис: аудит ТЗ на соответствие нормативам, подбор аналогов под Форму 2, подготовка спецификации под электронные площадки, регистрация объекта у производителя (Project Price Protection) с фиксацией проектной скидки на время конкурса. Проектные скидки применимы ко всем товарам раздела. Если ТЗ допускает аналоги из Реестра российской промышленной продукции, инженерный отдел подбирает позицию с подтверждённым номером ГИСП Минпромторга — формальное преимущество при оценке заявок по критерию «российское происхождение».

Связанные разделы каталога витой пары

Помимо огнестойкой витой пары нг(А)-FRLS, в каталоге СТ-Групп представлены другие оболочки, категории передачи и линейки производителей.

Витая пара по типу оболочки

• FR-альтернативы: нг(А)-FRHF, нг(А)-FRLSLTx.
• Без FR (вне СПЗ): нг(А)-HF, нг(А)-HFLTx, LSZH.
• LS без FR: нг(А)-LS, нг(А)-LSLTx.
• Стандартные: PVC, PE, LDPE.
• Промышленные: PU, SHF1, SHF2, без оболочки.

Витая пара по категории передачи

• Cat 5e — текущий раздел.
• Cat 6, Cat 6a — Gigabit и 10G магистрали.
• Cat 7, Cat 7a — экранированные классы F/FA.
• Cat 8, Cat 8.1, Cat 8.2 — серверные и ЦОД.
• Cat 3, Cat 5 — устаревшие, под заказ.

Витая пара по производителю и переход выше

• ITK, Hyperline, Legrand, EuroLAN, DKC, SPL.
• Все витые пары; Кабельная продукция; Главный каталог.

Адреса складов и пунктов самовывоза по регионам — на странице Самаре: можно уточнить ближайший к объекту склад под отгрузку огнестойкой витой пары нг(А)-FRLS.

Нормативная база

Все технические утверждения раздела опираются на действующие национальные и межгосударственные стандарты, своды правил и федеральные законы. Полные тексты — в Электронном фонде правовой и нормативно-технической документации (docs.cntd.ru).

• ГОСТ 31565-2012 — кабельные изделия, ПБ; класс П1б.1.2.2.2.
• СП 6.13130.2021 — электроустановки СПЗ, п. 6.2.
• 123-ФЗ — Технический регламент о ПБ.
• ГОСТ IEC 60332-3-22-2011 — испытания нераспространения горения, кат. A.
• ГОСТ Р 54429-2011 — симметричные кабели связи.
• СП 484.1311500.2020 — СПС и автоматизация СПЗ.
• ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 — СКС: проектирование и монтаж.
• ГИСП Минпромторга — реестр производителей под 44-ФЗ.
