TFortis SG-Cam Дополнительная грозозащита для IP-камер
TFortis SG-Cam – устройство грозозащиты предназначено для обеспечения защиты видеокамер по порту Ethernet от помех большой энергии, наведенных мощными грозовыми разрядами.
TFortis SG-Cam рекомендуется применять совместно с устройством грозозащиты для коммутаторов TFortis SG-Switch.
Типовая схема применения
Особенности
- Высокий уровень защиты от грозовых помех.
- Всепогодное исполнение (корпус IP67).
- Работа в широком диапазоне температур (от -55°С до +80°С).
- Размещение кабеля от видеокамеры в корпусе грозозащиты.
- Кронштейн для установки на опору или на стену.
- Поддержка Fast/Gigabit Ethernet.
- Поддержка PoE/PoE+ (IEEE802.3af/at), включая PoE 60Вт.
- Удобный визуальный контроль целостности компонентов.

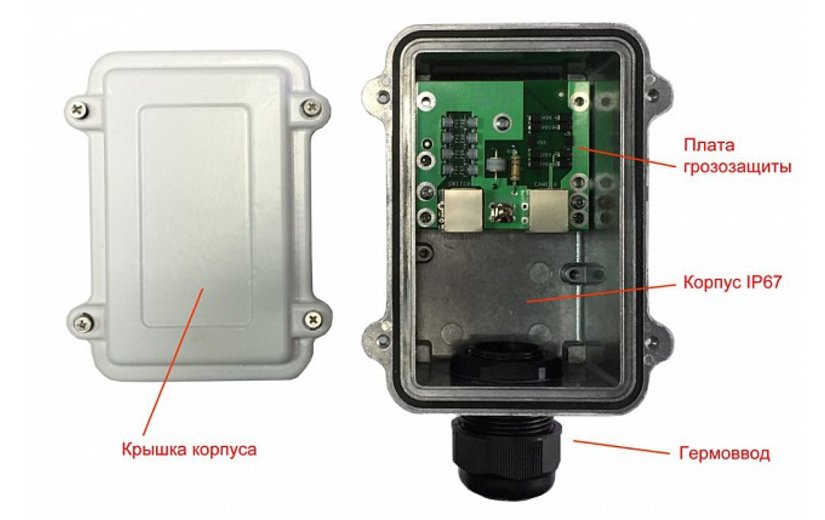

Устройство SG-Cam выполнено в металлическом корпусе с защитой от пыли и влаги IP67. Устройство имеет гермоввод со специальной резиновой втулкой, через которую осуществляется ввод сразу трех кабелей:
- Ethernet кабель от коммутатора,
- Ethernet кабель видеокамеры,
- кабель заземления.
Внутреннее пространство SG-Cam имеет достаточный объем, чтобы уложить в нем избыток кабеля, идущий от видеокамеры.

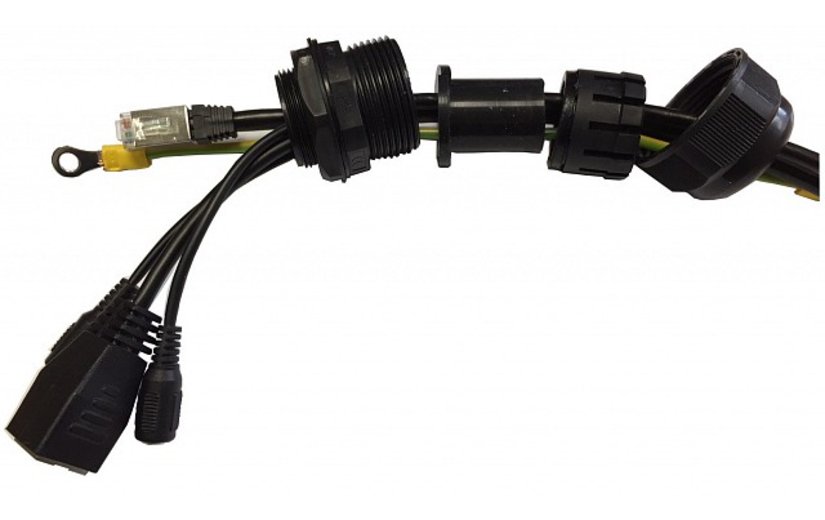

Применение одного крупного гермоввода со специальной резиновой втулкой позволяет завести RJ45 розетку камеры внутрь устройства грозозащиты, не отрезая розетку камеры (сохранив гарантию производителя видеокамеры).
|
Общие характеристики | |||
|
Способ передачи питания |
|
IEEE802.3af/at (до 60Вт) | |
|
Способ передачи данных |
|
10/100/1000Base-T | |
|
Степень защиты от пыли и влаги |
|
IP67 | |
|
Рабочая температура, °C |
|
-55...+80 | |
|
Размеры, мм |
|
220х120х90 | |
|
Масса, кг |
|
< 2 | |
|
|
|||
|
Характеристики по ГОСТ IEC 61643-21 - 2014 | |||
|
Защищаемые пары |
|
(1-2), (3-6), (4-5), (7-8) |
(1,2-3,6), (4,5-7,8) |
|
Номинальное рабочее напряжение, DC |
Uо |
6В |
48В |
|
Макс. длительное рабочее напряжение, DC |
Uс |
9В |
57В |
|
Номинальный ток (постоянный) |
IL |
|
600мА+600мА |
|
линия-земля | |||
|
С2 Номинальный разрядный ток (8/20) |
In |
1 кА | |
|
(С2 - 2 кВ/ 1 кА) Уровень напряжения защиты при In |
Up |
< 450 В | |
|
C3 Уровень напряжения защиты при 1 кВ/мкс |
Up |
< 600 В | |
|
Время срабатывания |
tA |
< 100 нс | |
|
Паразитная емкость |
С |
< 1 пФ | |
|
линия-линия | |||
|
Защищаемые пары |
|
(1-2), (3-6), (4-5), (7-8) |
(1,2-3,6), (4,5-7,8) |
|
С2 Номинальный разрядный ток (8/20) |
In |
200 А |
200 А |
|
(В2 - 1 кВ/ 25 А) Уровень напряжения защиты при In |
Up |
< 15 В |
< 75 В |
|
С3 Уровень напряжения защиты при 1 кВ/мкс |
Up |
< 20 В |
< 85 В |
|
Время срабатывания |
tA |
<1 нc |
<1 нc |
|
Паразитная емкость |
С |
< 25 пФ |
< 25 пФ |
|
| |||
|
Полоса частот |
|
250 МГц | |
|
Потери при вводе |
|
< 3 дБ (до 250 МГц) | |
|
Перекрестная наводка на передающем конце |
|
< 35 дБ (до 250 МГц) | |
